Η Dongguan Hejiaxin Technology Co., Ltd. είναι ένας από τους κορυφαίους κατασκευαστές και προμηθευτές αδιάβροχης σύνδεσης ip67 με σπείρωμα m12 3 στην Κίνα. Μη διστάσετε να πωλήσετε ανθεκτικά προϊόντα που κατασκευάζονται στην Κίνα εδώ και να λάβετε τον τιμοκατάλογο από το εργοστάσιό μας. Όλα τα προσαρμοσμένα προϊόντα είναι με υψηλή ποιότητα και ανταγωνιστική τιμή.

Τεχνικές Προδιαγραφές

Παράμετρος	Προσδιορισμός
Εκτίμηση τάσης	AC250V
Τρέχουσα αξιολόγηση R	Μικρότερο ή ίσο με 6Α
Χρόνοι βύσματος	1500
Μέγιστο καλώδιο OD	Μικρότερο ή ίσο με 6,0 mm
Δομή κυκλώματος	Παράλληλο
Επικοινωνήστε με την Αντίσταση	10mΩ
Μόνωση Δομή	500MΩatDC500V
Αντοχή τάσης σε θερμοκρασία δωματίου	1,5KV
Εκτίμηση θερμοκρασίας	-20 μοίρες ~+85 μοίρες
Αδιάβροχο Επίπεδο	IP67

Προδιαγραφές Υλικού

Παράμετρος	Προσδιορισμός
σύρμα Υλικό	PVC, Καουτσούκ
Υλικό Jack	PVC
Υλικό καρφίτσας	Επιμεταλλωμένος ορείχαλκος-
Στεγανοποιητικός δακτύλιος	Καουτσούκ

Τεχνικό Σχέδιο Προϊόντος

Core Configuration Diagram

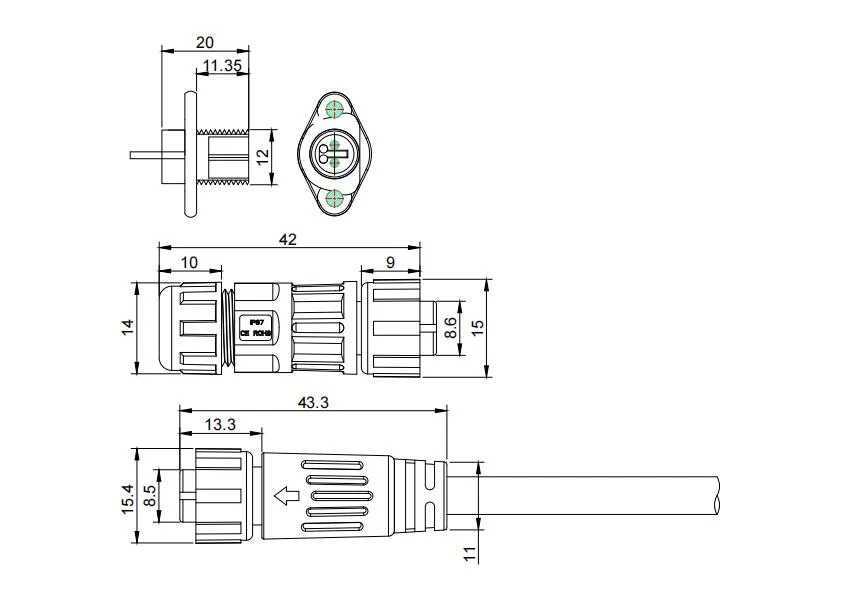

Dimensional Drawing

Το διαστατικό σχέδιο παρέχει βασικά μηχανικά δεδομένα ανά συνημμένο απόσπασμα CAD. Αρσενικό βύσμα στήριξης πάνελ: συνολικό μήκος 42,0 mm, μήκος σπειρώματος δακτυλίου M12×1,0 10,0 mm, σπείρωμα πλαϊνού πάνελ 9,0 mm, με πλάτος παξιμαδιού στερέωσης 15,0 mm και αυλάκωση ροδέλας στεγανοποίησης στα 13,3 mm. Θηλυκό δοχείο: βάθος σπειρώματος ζευγαρώματος 11,0 mm, σπείρωμα στερέωσης πάνελ 8,5 mm, με είσοδο καλωδίου που δέχεται έως και 6,0 mm OD. Το διάγραμμα διαμόρφωσης πυρήνα υποδεικνύει το ονομαστικό ρεύμα μειώνεται με τον αριθμό ακίδων – για αυτήν την παραλλαγή 3 ακίδων, ισχύουν 6Α στα 250V AC. Ανοχές ανά ISO 2768‑m. PDF/DWG διαθέσιμο για ενσωμάτωση CAD. Επαληθεύστε το πάχος του πάνελ και τη συμπίεση του πλυντηρίου για να διατηρήσετε τη βαθμολογία IP67.

Λεπτομέρεια προϊόντος

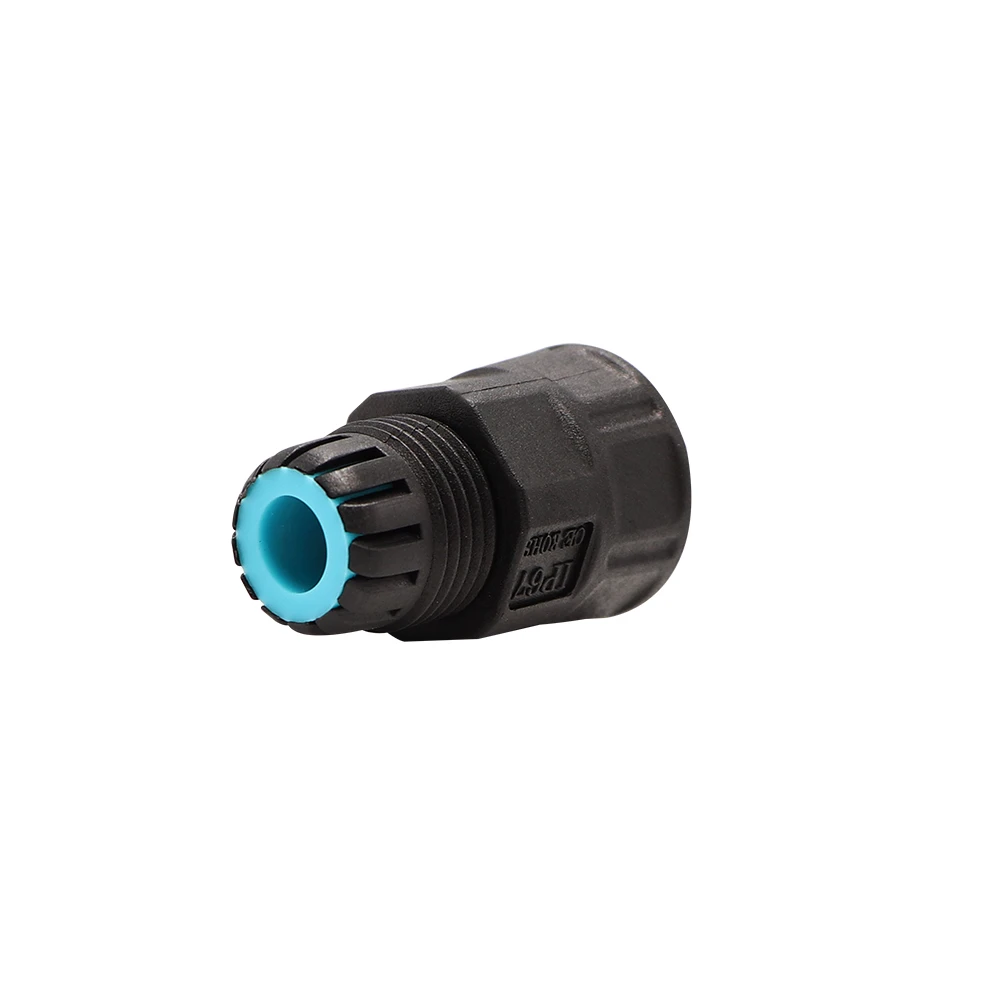

Θηλυκή υποδοχή με διεπαφή ουρανού-μπλε

Αυτή η φωτογραφία δείχνει το θηλυκό δοχείο με το χαρακτηριστικό ζευγάρωμα του μπλε του ουρανού - ένα οπτικό αναγνωριστικό για αυτήν τη σειρά βάσης πάνελ. Οι τρεις επαφές υποδοχής (διάμετρος 1,0 mm) είναι διατεταγμένες στο τυπικό σχέδιο M12. Ο μπλε δακτύλιος διακρίνει τις παραλλαγές τοποθέτησης σε πάνελ από τους τύπους καλωδίων, βοηθώντας τη γρήγορη αναγνώριση σε γεμάτα ντουλάπια.

Εξαρτήματα τοποθέτησης

Αυτή η φωτογραφία δείχνει το πλήρες σετ εξαρτημάτων τοποθέτησης: το παξιμάδι ασφάλισης με σπείρωμα, τη ροδέλα στεγανοποίησης του πίνακα (επίπεδο καουτσούκ) και τον εσωτερικό δακτύλιο Ο. Όλα είναι μαύρο PVC/καουτσούκ για να ταιριάζουν με το περίβλημα του συνδετήρα. Η ροδέλα εξασφαλίζει σφράγιση από την πλευρά του πάνελ όταν το παξιμάδι έχει στρέψη σύμφωνα με τις προδιαγραφές. Διατηρήστε αυτά τα εξαρτήματα μαζί κατά την εγκατάσταση.

FAQ

Ε1: Τι σημαίνουν για πραγματική-παγκόσμια χρήση το IP67 και το διηλεκτρικό 1,5 KV αντοχή;

A2: Το IP67 εξασφαλίζει πλήρη προστασία από τη σκόνη-και αντοχή στη βύθιση έως και 1 μέτρο για 30 λεπτά – κατάλληλο για φωτισμό εξωτερικού χώρου, βιομηχανικά μηχανήματα και ναυτιλιακές εφαρμογές{5}}Η αντοχή KV εγγυάται ασφαλή μόνωση υπό υπερτάσεις, με αντίσταση μόνωσης 500MΩ σε DC500V.

Ε2: Μπορείτε να προσαρμόσετε το μήκος του καλωδίου, τα χρώματα των καλωδίων ή τις διαμορφώσεις των συνδέσμων;

Α3: Ναι. Προσφέρουμε πλήρη προσαρμογή - μήκη καλωδίων, χρώματα, τύπους τερματισμού, ακόμη και επωνυμία. Δώστε το σχέδιο ή το διάγραμμα καλωδίωσης και η ομάδα μηχανικών μας θα εκδώσει μια προσαρμοσμένη λύση εντός 48 ωρών.
