Μ12 2 Αδιάβροχη υποδοχή με σπείρωμα IP67
Η Dongguan Hejiaxin Technology Co., Ltd. είναι ένας από τους κορυφαίους κατασκευαστές και προμηθευτές αδιάβροχης σύνδεσης ip67 με σπείρωμα m12 2 στην Κίνα. Μη διστάσετε να πωλήσετε ανθεκτικά προϊόντα που κατασκευάζονται στην Κίνα εδώ και να λάβετε τον τιμοκατάλογο από το εργοστάσιό μας. Όλα τα προσαρμοσμένα προϊόντα είναι με υψηλή ποιότητα και ανταγωνιστική τιμή.
Τεχνικές Προδιαγραφές
|
Παράμετρος |
Προσδιορισμός |
|
Εκτίμηση τάσης |
AC250V |
|
Τρέχουσα αξιολόγηση R |
Μικρότερο ή ίσο με 6Α |
|
Χρόνοι βύσματος |
1500 |
|
Μέγιστο καλώδιο OD |
Μικρότερο ή ίσο με 6,0 mm |
|
Δομή κυκλώματος |
Παράλληλο |
|
Επικοινωνήστε με την Αντίσταση |
10mΩ |
|
Μόνωση Δομή |
500MΩatDC500V |
|
Αντοχή τάσης σε θερμοκρασία δωματίου |
1,5KV |
|
Εκτίμηση θερμοκρασίας |
-20 μοίρες ~+85 μοίρες |
|
Αδιάβροχο Επίπεδο |
IP67 |
Προδιαγραφές Υλικού
|
Παράμετρος |
Προσδιορισμός |
|
σύρμα Υλικό |
PVC, Καουτσούκ |
|
Υλικό Jack |
PVC |
|
Υλικό καρφίτσας |
Επιμεταλλωμένος ορείχαλκος- |
|
Στεγανοποιητικός δακτύλιος |
Καουτσούκ |

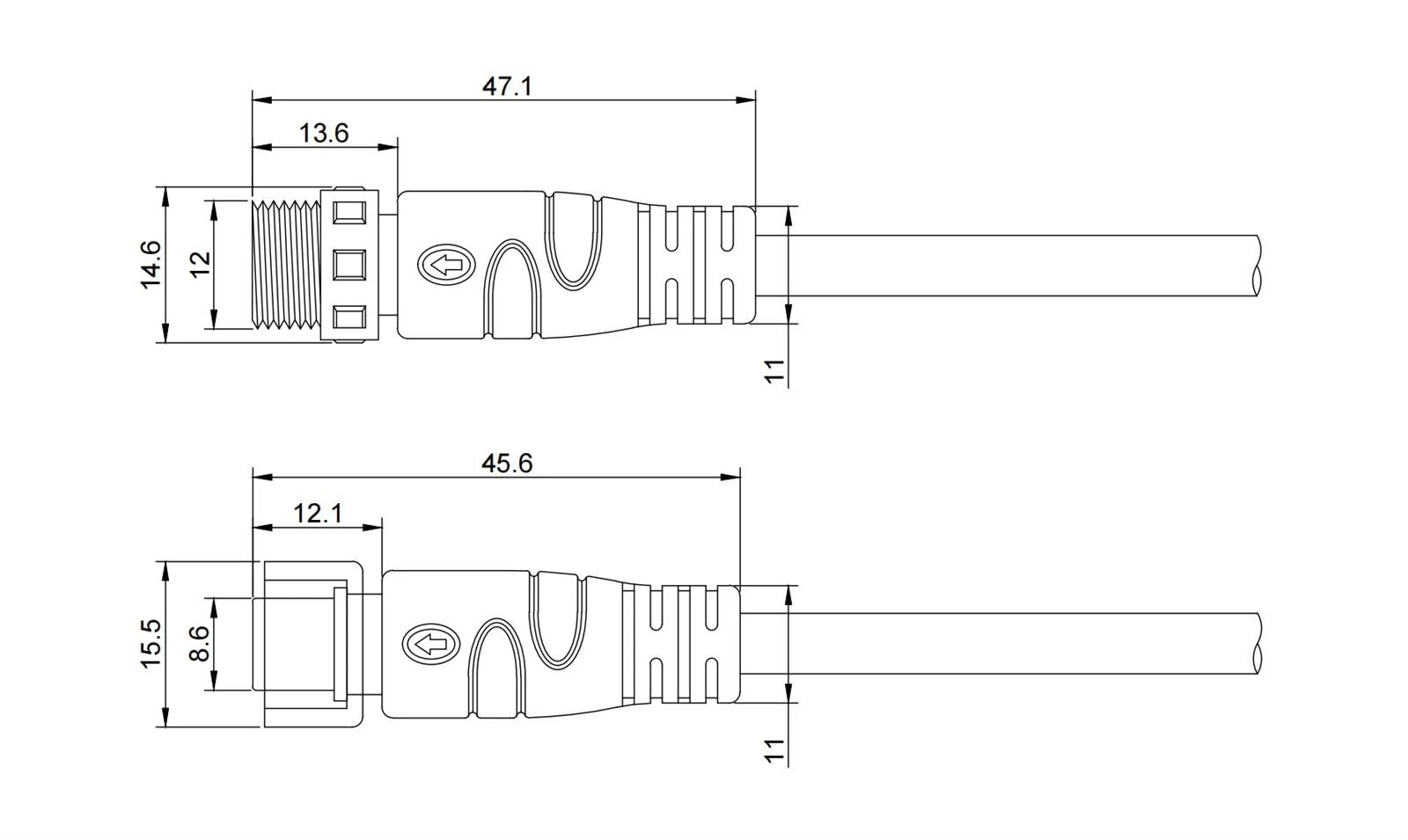

Τεχνικό Σχέδιο Προϊόντος
Το διαστατικό σχέδιο παρέχει βασικά μηχανικά δεδομένα ανά συνημμένο απόσπασμα CAD. Συνολικό μήκος αρσενικού βύσματος 47,1 mm, μήκος σπειρώματος ζευγαρώματος 13,6 mm, σπείρωμα από την πλευρά του πίνακα 14,6 mm. Η είσοδος καλωδίου δέχεται OD έως και 6,0 mm. Συνολικό μήκος θηλυκού δοχείου 45,6 mm, βάθος σπειρώματος στο πρόσωπο ζευγαρώματος 12,0 mm, πλευρά τοποθέτησης 8,6 mm - σημειώστε την ασυμμετρία μεταξύ των μηκών εμπλοκής αρσενικού και θηλυκού. Όλα τα νήματα M12×1.0; ανοχές ανά ISO 2768‑m. Η θέση του κλειδιού πόλωσης σημειώνεται για σωστό προσανατολισμό. PDF/DWG διαθέσιμο για ενσωμάτωση CAD. Επαληθεύστε την επικάλυψη νήματος και τη συμπίεση σφράγισης κατά τον υπολογισμό της απόστασης του πίνακα.
Λεπτομέρεια προϊόντος

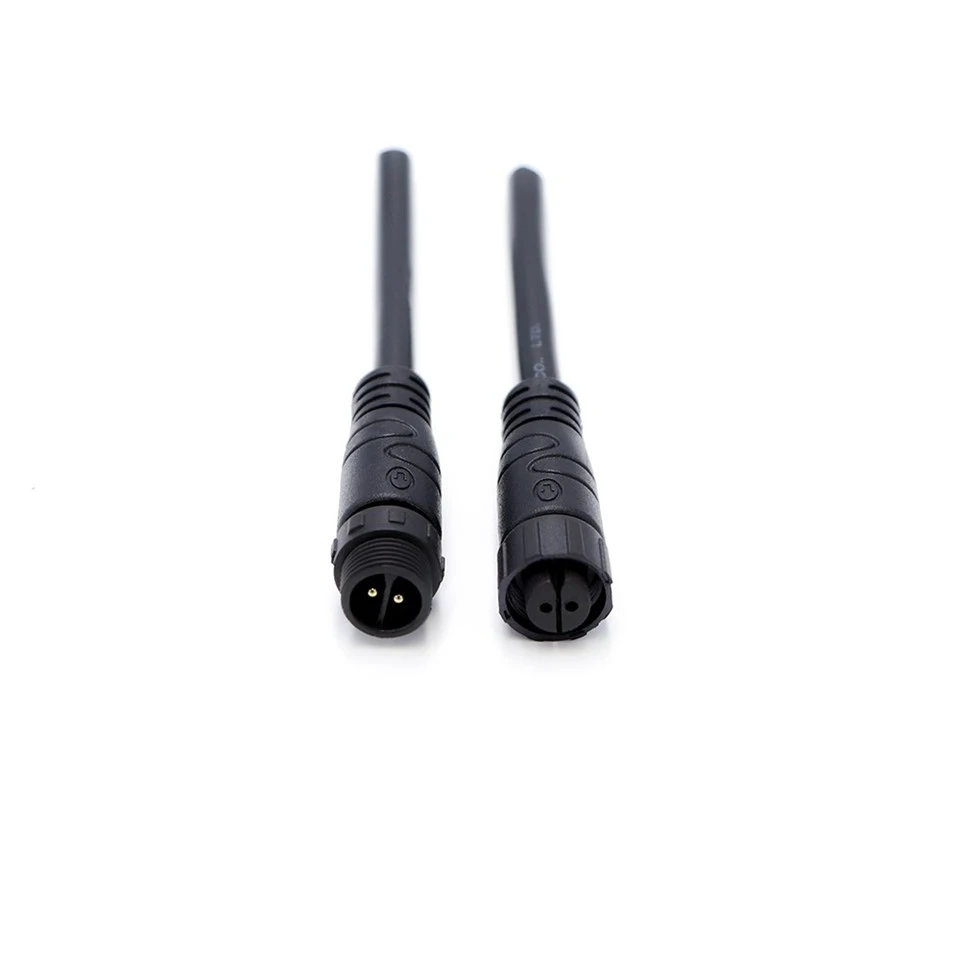

Μπροστινή όψη αρσενικού βύσματος 2 ακίδων 6A
Αυτή η μπροστινή όψη δείχνει το αρσενικό βύσμα με δύο επινικελωμένες ορειχάλκινες επαφές με ονομαστική τιμή 6A ανά ακίδα, διατεταγμένες στο τυπικό κυκλικό σχέδιο M12 (ακίδες διαμέτρου 1,0 mm). Το μαύρο περίβλημα από χυτό PVC παρέχει στιβαρή μόνωση και μηχανική προστασία. Το ενσωματωμένο κλειδί πόλωσης είναι ορατό στη θέση 12 η ώρα, διασφαλίζοντας τον σωστό προσανατολισμό ζευγαρώματος. Ο στεγανοποιητικός δακτύλιος O-ring δεν είναι εκτεθειμένος σε αυτή την όψη – κάθεται πίσω από τη ρίζα του νήματος. Ο σχεδιασμός επίπεδης όψης επιτρέπει τον εύκολο καθαρισμό των υπολειμμάτων πριν από τη σύνδεση. Χρησιμοποιήστε αυτήν την εικόνα για να επιθεωρήσετε την ευθύτητα των πείρων, την ακεραιότητα της επένδυσης και την ποιότητα της επιφάνειας του περιβλήματος.
2 – Αρσενικό και θηλυκό χωρισμένο σε γωνία 45 μοιρών
Αυτή η γωνιακή όψη παρουσιάζει το αρσενικό βύσμα (αριστερά) και το θηλυκό δοχείο (δεξιά) χωρισμένα σε περίπου 45 μοίρες, επιτρέποντας καθαρή ορατότητα και των μεταλλικών σπειρωμάτων M12×1.0 – αρσενικό εξωτερικό και θηλυκό εσωτερικό, επινικελωμένο ορείχαλκο. Ο στεγανοποιητικός δακτύλιος O είναι ορατός στη ρίζα του αρσενικού νήματος. Η γωνία αποκαλύπτει επίσης το κλειδί πόλωσης στο αρσενικό και την αντίστοιχη υποδοχή στο θηλυκό. Δεν χρησιμοποιούνται πλαστικά νήματα. Όλες οι φέρουσες επιφάνειες είναι μεταλλικές για διατήρηση της ροπής σε επαναλαμβανόμενους κύκλους. Αυτή η εικόνα βοηθά στην επιθεώρηση της κατάστασης του νήματος, της θέσης σφράγισης και της ευθυγράμμισης του κλειδιού πριν από τη συναρμολόγηση.
