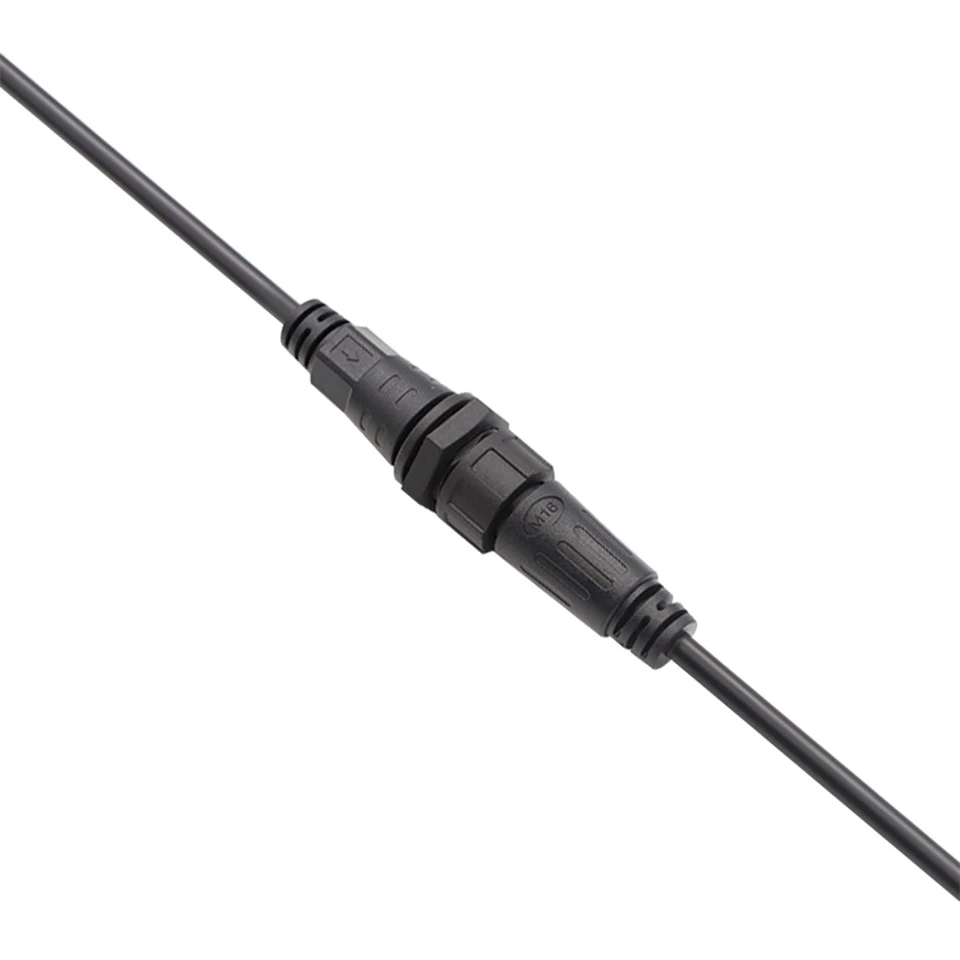

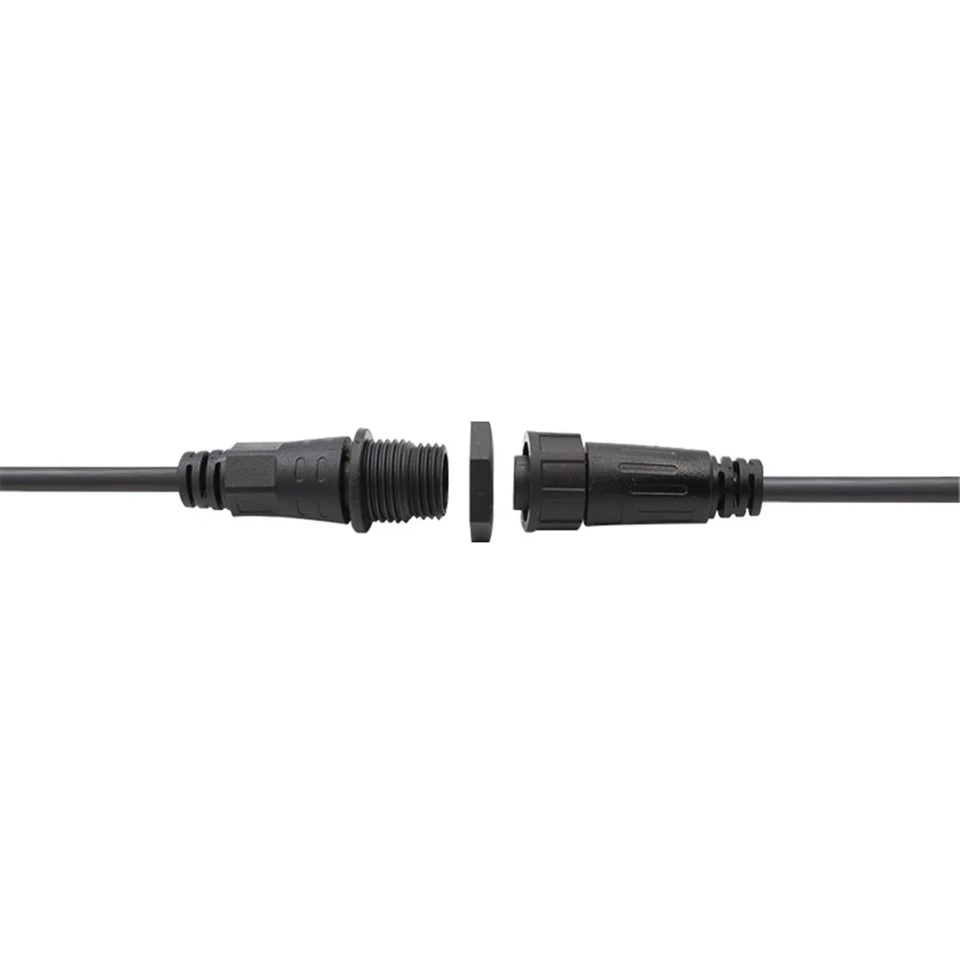

Μ16 5 Αδιάβροχη υποδοχή με σπείρωμα IP67

Το M16 με 5 ακίδες είναι ένα εργαλείο πολλαπλών κυκλωμάτων για αυτοματισμούς, συστήματα LED και εξωτερικά χειριστήρια – 4A/110V ανά ακίδα, που καλύπτει πολλά σενάρια διανομής αισθητήρων και σήματος. Το νήμα M16×1.0 το κρατά κλειδωμένο σε ρομποτικούς βραχίονες, δίκτυα αισθητήρων μεταφορέων και κατανεμημένες χορδές φωτισμού. Τα ηλεκτρικά είναι σύμφωνα με τη σειρά: Μικρότερη ή ίση με αντίσταση επαφής 10 mΩ, Μόνωση μεγαλύτερη από ή ίση με 500 MΩ σε DC 500V, 1,5 kV διηλεκτρικό, ονομαστική 1.500 κύκλου. Σφράγιση IP67, επινικελωμένες ορειχάλκινες επαφές, μπουφάν από PVC – κατάλληλο για -20 βαθμούς έως +85 βαθμούς . Μέγιστο καλώδιο 8,0mm OD. Παράλληλο κύκλωμα για καλωδίωση αλυσίδας. Οι επιλογές OEM/ODM ανοίγουν. Το πραγματικό πλεονέκτημα; Παίρνετε πέντε ανεξάρτητα κυκλώματα στο ίδιο κέλυφος M16 που συνήθως χωράει λιγότερα – έτσι μπορείτε να μειώσετε τον αριθμό των συνδέσμων σε πολύπλοκα συστήματα ελέγχου.

Αποστολή ερώτησής

Η Dongguan Hejiaxin Technology Co., Ltd. είναι ένας από τους κορυφαίους κατασκευαστές και προμηθευτές αδιάβροχης σύνδεσης ip67 με σπείρωμα m16 5 στην Κίνα. Μη διστάσετε να πωλήσετε ανθεκτικά προϊόντα που κατασκευάζονται στην Κίνα εδώ και να λάβετε τον τιμοκατάλογο από το εργοστάσιό μας. Όλα τα προσαρμοσμένα προϊόντα είναι υψηλής ποιότητας και ανταγωνιστικές τιμές.

Τεχνικές Προδιαγραφές

Παράμετρος	Προσδιορισμός
Εκτίμηση τάσης	AC250V
Τρέχουσα αξιολόγηση R	Μικρότερο ή ίσο με 6Α
Χρόνοι βύσματος	1500
Μέγιστο καλώδιο OD	Μικρότερο ή ίσο με 8,0 mm
Δομή κυκλώματος	Παράλληλο
Επικοινωνήστε με την Αντίσταση	10mΩ
Μόνωση Δομή	500MΩatDC500V
Αντοχή τάσης σε θερμοκρασία δωματίου	1,5KV
Εκτίμηση θερμοκρασίας	-20 μοίρες ~+85 μοίρες
Αδιάβροχο Επίπεδο	IP67

Προδιαγραφές Υλικού

Παράμετρος	Προσδιορισμός
σύρμα Υλικό	PVC, Καουτσούκ
Υλικό Jack	PVC
Υλικό καρφίτσας	Επιμεταλλωμένος ορείχαλκος-
Στεγανοποιητικός δακτύλιος	Καουτσούκ

Τεχνικό Σχέδιο Προϊόντος

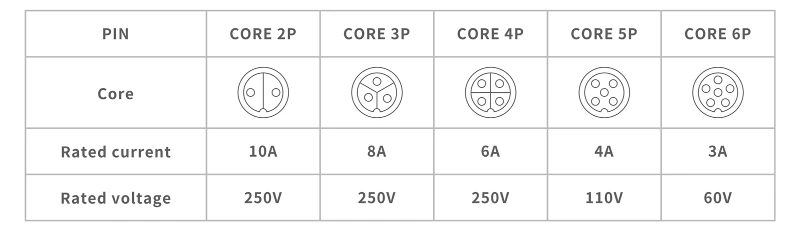

Core Configuration Diagram

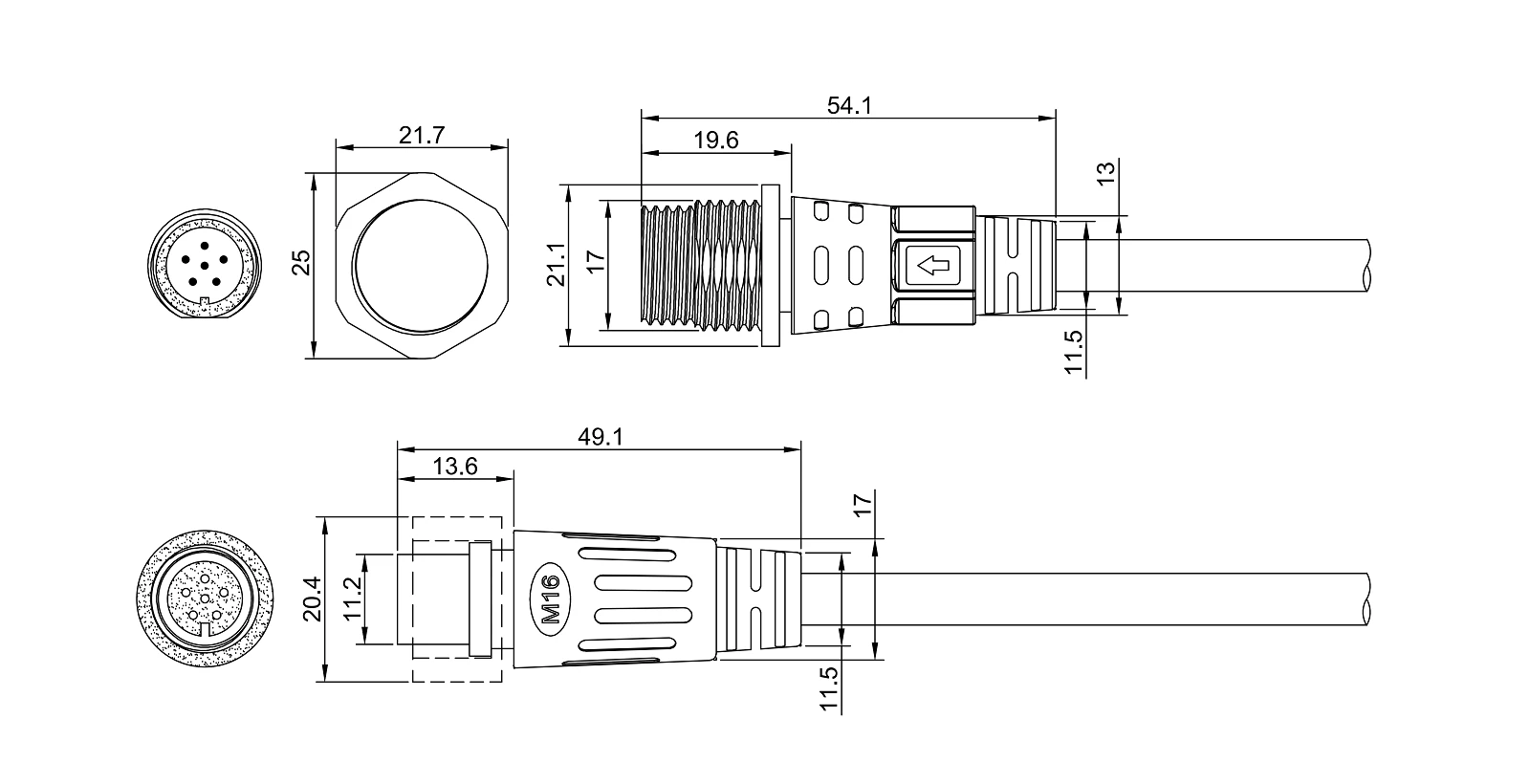

Dimensional Drawing

Προδιαγραφές σχεδίου: αρσενικό βύσμα 49,1 mm συνολικά, σπείρωμα ζευγαρώματος 13,6 mm, παξιμάδι ζεύξης 20,4 mm AF. Θηλυκό δοχείο 54,1 mm συνολική, βάθος σπειρώματος 21,7 mm, παξιμάδι στήριξης 21,1 mm AF. Η ακίδα M16×1.0. 5‑ έχει ονομαστική τιμή 4A/110V – άλλες παραλλαγές: 2 ακίδων 10A/250V, 3 ακίδων 8A/250V, 4 ακίδων 6A/250V, 6 ακίδων 3A/60V. ISO 2768‑m. Αρχεία CAD διαθέσιμα σε PDF ή DWG. Μπορούμε επίσης να αλλάξουμε τις φόρμες νημάτων, το μήκος του περιβλήματος ή τη διάταξη επαφών, εάν η εφαρμογή σας απαιτεί κάτι εκτός του τυπικού σχεδίου.

Λεπτομέρεια προϊόντος

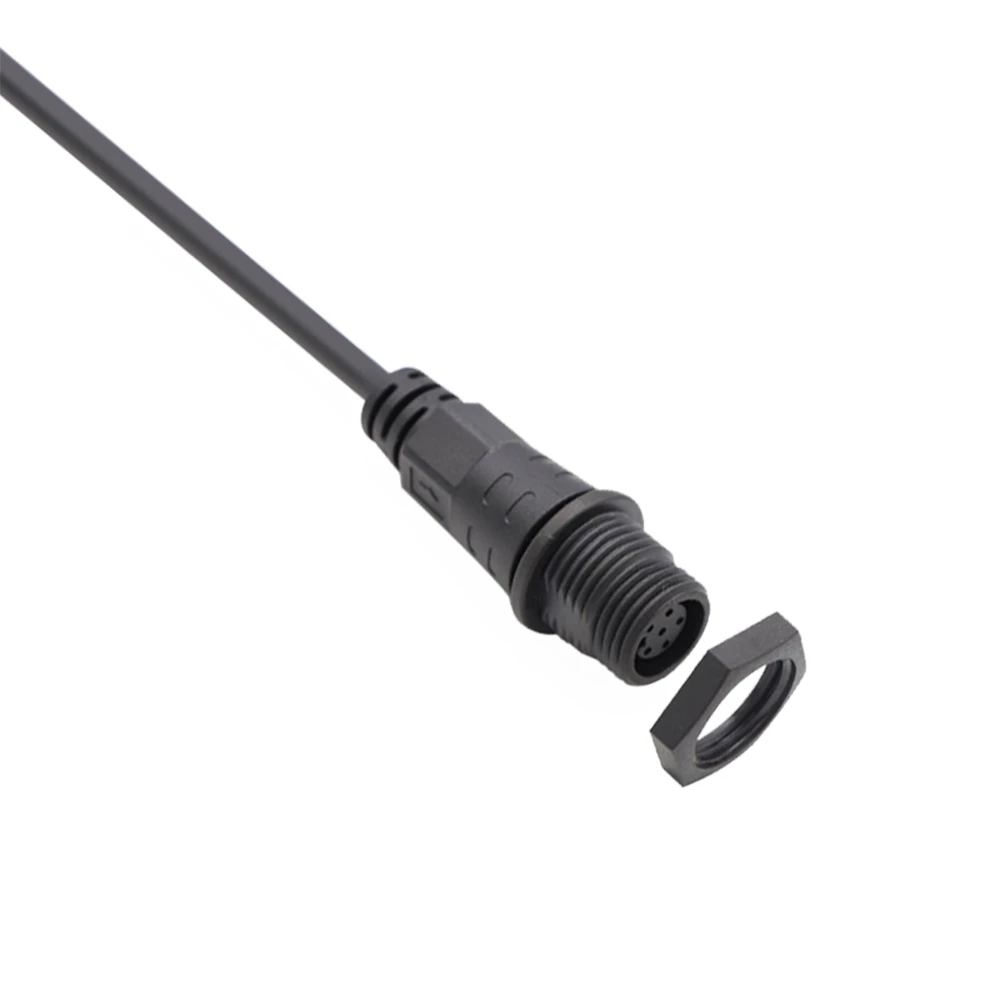

Θηλυκό δοχείο 6 ακίδων με κυκλικό συνδετικό δακτύλιο

Αυτή η φωτογραφία δείχνει τη θηλυκή υποδοχή της παραλλαγής 6 ακίδων (για λόγους απεικόνισης) με τον κυκλικό συνδετικό δακτύλιο προσαρτημένο. Οι έξι επαφές υποδοχών και το μαύρο περίβλημα PVC είναι ευδιάκριτα, μαζί με το εσωτερικό σπείρωμα M16×1.0. Ο κυκλικός δακτύλιος παρέχει πρόσθετη μηχανική υποστήριξη και ευθυγράμμιση κατά το ζευγάρωμα.

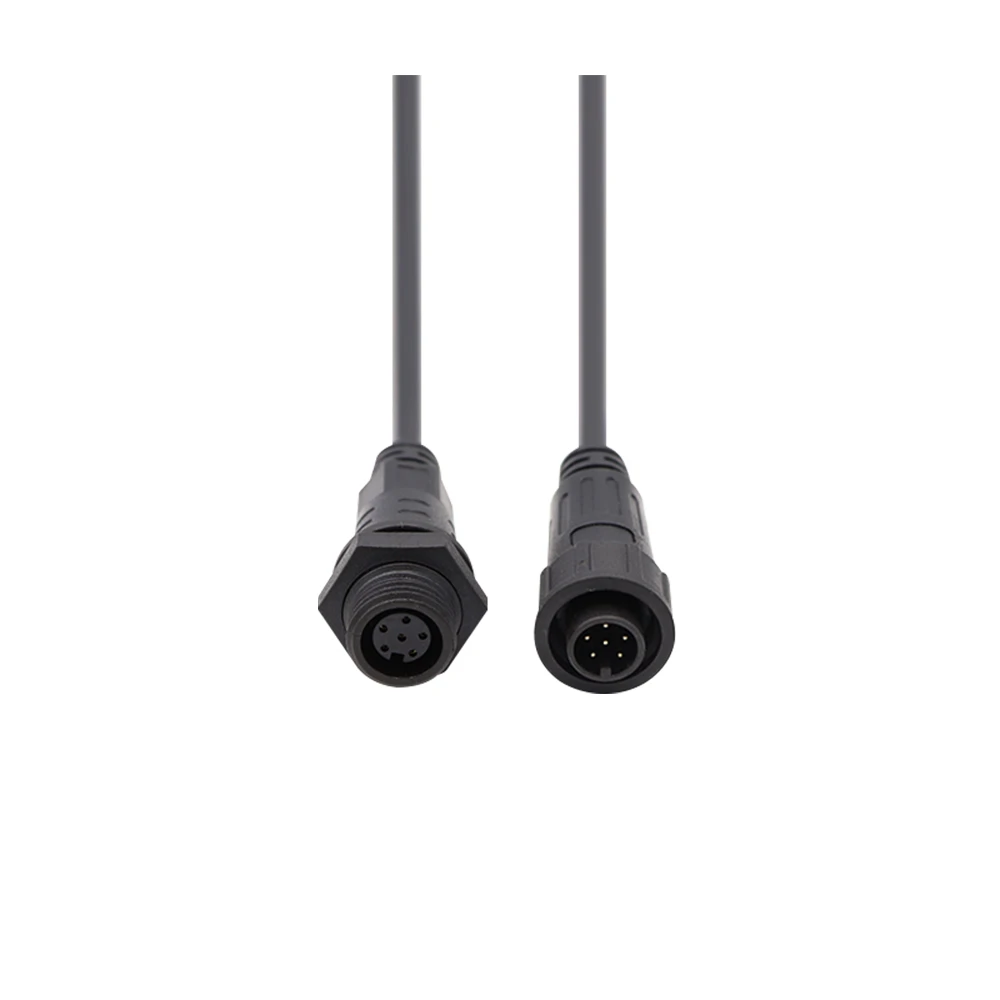

Μπροστινή όψη για άνδρες και γυναίκες (έκδοση 6 ακίδων, μαύρο PVC)

Αυτή η φωτογραφία με μπροστινή όψη δείχνει το αρσενικό βύσμα και τη θηλυκή υποδοχή της παραλλαγής 6 ακίδων (για λόγους απεικόνισης) δίπλα-δίπλα. Και τα δύο διαθέτουν έξι επινικελωμένες ορειχάλκινες επαφές διατεταγμένες στο τυπικό κυκλικό σχέδιο M16, με μαύρα περιβλήματα από PVC. Αυτή η εικόνα βοηθά στην επαλήθευση της ευθυγράμμισης και του προσανατολισμού της ακίδας/υποδοχής πριν από τη συναρμολόγηση.
